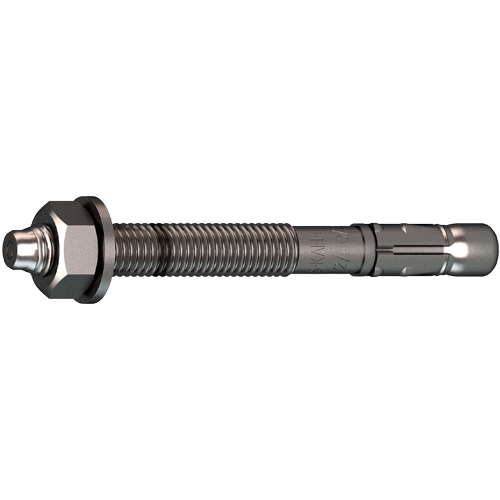

Anclaje Mecánico BA-E PLUS

Taquete expansivo para concreto, Acero inoxidable A4 con clasificación ETA

Expansor de alta calidad para premontaje, montaje a presión y montaje de espaciadores. Se utiliza para el montaje de estructuras metálicas en concreto fisurado y no fisurado, así como en piedra natural. Apriete siempre al par especificado. Acero inoxidable A4.

Aprobacion Técnica Europea, ETA 16/0934. El taquete expansivo BA-E Plus penetra fácilmente en el concreto. Dos profundidades de inserción de 10 y 12 mm, con la medida especificada (tfix) y la dimensión indicadas en el cuerpo del expansor. Marcas en el cabezal para longitud y dimensión. C2 a prueba de terremotos. Clases de resistencia al fuego F30, F60, F90, F120. Acero inoxidable HCR 1.4529 disponible bajo pedido.

Marca de profundidad de ajuste de color en la rosca.

Los valores característicos se aplican a la resistencia a la compresión del concreto C20/25. Carga de diseño de un anclaje para tensión centrada en concreto fisurado.

Material Acero inoxidable A4

Medio ambiente Para uso en exteriores

Implementación Tuerca y arandela

Instrucciones de montaje

1) Perfore con la broca especificada en los datos del producto 2) Cepille el orificio para limpiarlo 3) Sople con una bomba de soplado, repita los pasos 2 y 3 hasta que el orificio esté libre de polvo 4) Introduzca el expansor 5) Apriete el expansor con el par de apriete recomendado

Uso

Ejemplos de aplicaciones incluyen estructuras de acero, bases de columnas, asientos, barreras, escaleras de cables, pasamanos, escaleras o sistemas de fachadas.

Documentos

Información del producto

Anclaje Mecánico BA-E PLUS .pdf

	Artículo	Dimensión	Diametro Ø, mm	Longitud, mm, L, mm	Montaje máximo, tfix, mm	Profundidad mín. de perforación, h1, mm	Piezas por caja
▼	9650005342	12x118	12	118	40/20	70/90	20
Parámetros de instalación	Número de artículo 9650005342 Dimensión 12x118 Diametro Ø, mm 12 Longitud, mm, L, mm 118 Montaje máximo, tfix, mm 40/20 Profundidad mín. de perforación, h1, mm 70/90 Profundidad mínima de instalación, hnom, mm 61/81 Profundidad de montaje efectiva, hef, mm 50/70 Espesor mín. del material, hmin, mm 140 Distancia orificio Ø, df, mm 14 Torque de apriete, Tinst, Nm 60 Longitud de rosca, f, mm 68 Material Acero inoxidable A4 Tipo de corrosión C4 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Piezas por caja 20 Descripción BA-E Plus-12/40/20 Número de Artículo Europeo 7319610065631	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650005312	8x95	8	95	43/30	47/60	50
Parámetros de instalación	Número de artículo 9650005312 Dimensión 8x95 Diametro Ø, mm 8 Longitud, mm, L, mm 95 Montaje máximo, tfix, mm 43/30 Profundidad mín. de perforación, h1, mm 47/60 Profundidad mínima de instalación, hnom, mm 53 Profundidad de montaje efectiva, hef, mm 48 Espesor mín. del material, hmin, mm 100 Distancia orificio Ø, df, mm 9 Torque de apriete, Tinst, Nm 15 Longitud de rosca, f, mm 55 Material Acero inoxidable A4 Tipo de corrosión C4 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Piezas por caja 50 Descripción BA-E PLUS-8/43/30 Número de Artículo Europeo 7319610065631	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650005325	10x92	10	92	30/10	55/75	40
Parámetros de instalación	Número de artículo 9650005325 Dimensión 10x92 Diametro Ø, mm 10 Longitud, mm, L, mm 92 Montaje máximo, tfix, mm 30/10 Profundidad mín. de perforación, h1, mm 55/75 Profundidad mínima de instalación, hnom, mm 48/68 Profundidad de montaje efectiva, hef, mm 40/60 Espesor mín. del material, hmin, mm 120 Distancia orificio Ø, df, mm 12 Torque de apriete, Tinst, Nm 30 Longitud de rosca, f, mm 47 Material Acero inoxidable A4 Tipo de corrosión C4 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Piezas por caja 40 Descripción BA-E Plus-10/30/10 Número de Artículo Europeo 7319610065631	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650005326	10x102	10	102	40/20	55/75	25
Parámetros de instalación	Número de artículo 9650005326 Dimensión 10x102 Diametro Ø, mm 10 Longitud, mm, L, mm 102 Montaje máximo, tfix, mm 40/20 Profundidad mín. de perforación, h1, mm 55/75 Profundidad mínima de instalación, hnom, mm 48/68 Profundidad de montaje efectiva, hef, mm 40/60 Espesor mín. del material, hmin, mm 120 Distancia orificio Ø, df, mm 12 Torque de apriete, Tinst, Nm 30 Longitud de rosca, f, mm 57 Material Acero inoxidable A4 Tipo de corrosión C4 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Piezas por caja 25 Descripción BA-E Plus-10/40/20 Número de Artículo Europeo 7319610065631	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650005340	12x103	12	103	25/5	70/90	20
Parámetros de instalación	Número de artículo 9650005340 Dimensión 12x103 Diametro Ø, mm 12 Longitud, mm, L, mm 103 Montaje máximo, tfix, mm 25/5 Profundidad mín. de perforación, h1, mm 70/90 Profundidad mínima de instalación, hnom, mm 61/81 Profundidad de montaje efectiva, hef, mm 50/70 Espesor mín. del material, hmin, mm 140 Distancia orificio Ø, df, mm 14 Torque de apriete, Tinst, Nm 60 Longitud de rosca, f, mm 53 Material Acero inoxidable A4 Tipo de corrosión C4 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Piezas por caja 20 Descripción BA-E Plus-12/25/5 Número de Artículo Europeo 7319610065631	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650005310	8x75	8	75	23/10	47/60	50
Parámetros de instalación	Número de artículo 9650005310 Dimensión 8x75 Diametro Ø, mm 8 Longitud, mm, L, mm 75 Montaje máximo, tfix, mm 23/10 Profundidad mín. de perforación, h1, mm 47/60 Profundidad mínima de instalación, hnom, mm 53 Profundidad de montaje efectiva, hef, mm 48 Espesor mín. del material, hmin, mm 100 Distancia orificio Ø, df, mm 9 Torque de apriete, Tinst, Nm 15 Longitud de rosca, f, mm 35 Material Acero inoxidable A4 Tipo de corrosión C4 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Piezas por caja 50 Descripción BA-E PLUS-8/23/10 Número de Artículo Europeo 7319610065631	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
