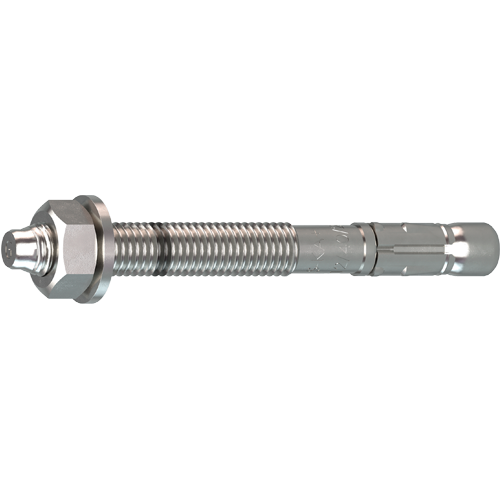

Anclaje Mecánico Imperial

Para uso en concreto fisurado y no fisurado ≥ C20/25.

Adecuado para instalaciones de estructuras metálicas como barandales, maquinaria, tableros, paneles y guías de elevadores. Util para cargas medias y altas. Instalación fácil y rápida.

Alternativas en acero inoxidable A4.

Los valores característicos se aplican para la resistencia a la compresión de concreto C20/25. Buenas propiedades de resistencia a cargas de tracción y cortante.

Material Acero al carbón

Acabado Galvanizado Electrolítico

Medio ambiente Para uso en interiores

Implementación La broca debe ser del mismo diámetro que el anclaje

Instrucciones de montaje

Documentos

Información del producto

Anclaje Mecánico Imperial.pdf

	Artículo	Dimension, In	Diametro Ø, In	Longitud, In	Espesor máximo del accesorio (t fix)	Ø Elemento a fijar (d f)	Piezas por caja
▼	9650007506	3/8” x 3-1/2”	3/8"	3-1/2"	0,8"	7/16"	100
Parámetros de instalación	Número de artículo 9650007506 Dimension, In 3/8” x 3-1/2” Diametro Ø, In 3/8" Longitud, In 3-1/2" Espesor máximo del accesorio (t fix) 0,8" Ø Elemento a fijar (d f) 7/16" Profundidad mínima del anclaje (h nom) 2,28" Diametro Taladro Ø, In (d 0) 3/8" Profundidad mínima del orificio de perforación (h 1) 2-3/4" Espesor mínimo del sustrato (h min) 4" Piezas por caja 100 Descripción WAe-V 3/8”x 3-1/2”	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650007501	1/4” x 2-1/4”	1/4"	2-1/4"	0,2"	5/16"	200
Parámetros de instalación	Número de artículo 9650007501 Dimension, In 1/4” x 2-1/4” Diametro Ø, In 1/4" Longitud, In 2-1/4" Espesor máximo del accesorio (t fix) 0,2" Ø Elemento a fijar (d f) 5/16" Profundidad mínima del anclaje (h nom) 1,69" Diametro Taladro Ø, In (d 0) 1/4" Profundidad mínima del orificio de perforación (h 1) 2" Espesor mínimo del sustrato (h min) 4" Piezas por caja 200 Descripción WAe-V 1/4"x 2-1/4"	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650007517	5/8” x 5”	5/8"	5"	0,7"	11/16"	25
Parámetros de instalación	Número de artículo 9650007517 Dimension, In 5/8” x 5” Diametro Ø, In 5/8" Longitud, In 5" Espesor máximo del accesorio (t fix) 0,7" Ø Elemento a fijar (d f) 11/16" Profundidad mínima del anclaje (h nom) 3,5" Diametro Taladro Ø, In (d 0) 5/8" Profundidad mínima del orificio de perforación (h 1) 4-1/8" Espesor mínimo del sustrato (h min) 6" Piezas por caja 25 Descripción WAe-V 5/8"x 5"	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650007513	1/2” x 3-3/4”	1/2"	3-3/4"	0,3"	9/16"	50
Parámetros de instalación	Número de artículo 9650007513 Dimension, In 1/2” x 3-3/4” Diametro Ø, In 1/2" Longitud, In 3-3/4" Espesor máximo del accesorio (t fix) 0,3" Ø Elemento a fijar (d f) 9/16" Profundidad mínima del anclaje (h nom) 2,84" Diametro Taladro Ø, In (d 0) 1/2" Profundidad mínima del orificio de perforación (h 1) 3-1/4" Espesor mínimo del sustrato (h min) 5" Piezas por caja 50 Descripción WAe-V 1/2"x 3-3/4"	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650007521	3/4” x 7”	3/4"	7"	2,1"	13/16"	20
Parámetros de instalación	Número de artículo 9650007521 Dimension, In 3/4” x 7” Diametro Ø, In 3/4" Longitud, In 7" Espesor máximo del accesorio (t fix) 2,1" Ø Elemento a fijar (d f) 13/16" Profundidad mínima del anclaje (h nom) 4" Diametro Taladro Ø, In (d 0) 3/4" Profundidad mínima del orificio de perforación (h 1) 4-3/4" Espesor mínimo del sustrato (h min) 7" Piezas por caja 20 Descripción WAe-V 3/4"x 7"	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
