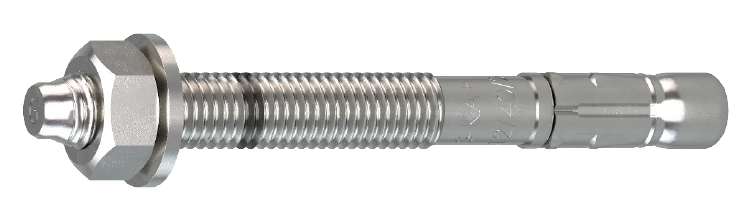

BA-V PLUS

Galvanizado brillante con clasificación ETA

Expansor de alta calidad para premontaje, montaje a presión y montaje de espaciadores. Se utiliza para el montaje de estructuras metálicas y de madera en hormigón fisurado y no fisurado, así como en piedra natural. Apriete siempre al par especificado. Zincado brillante.

Evaluación Técnica Europea, ETA 18/0219 Opción 1 - concreto fisurado y no fisurado. Zincado brillante para instalación en interiores. El expansor BA-V-Plus penetra fácilmente en el material al ser introducido y es más fácil de introducir en el concreto. Dos profundidades de inserción de 10 y 12 mm, con la medida especificada (tfix) y la dimensión indicadas en el cuerpo del expansor. Marcas en el cabezal para longitud y dimensión.

Los valores característicos se aplican a la resistencia a la compresión del concreto C20/25. Carga de diseño de un anclaje para tensión centrada en concreto fisurado.

Material Acero

Acabado Galvanizado brillante

Medio ambiente Para uso en Interiores

Implementación Tuerca y arandela

Instrucciones de montaje

1) Perfore con la broca especificada en los datos del producto 2) Cepille el orificio para limpiarlo 3) Sople con una bomba de soplado, repita los pasos 2 y 3 hasta que el orificio esté libre de polvo 4) Introduzca el expansor 5) Apriete el expansor con el par de apriete recomendado

Uso

Ejemplos de aplicaciones incluyen estructuras de acero, bases de columnas, asientos, barreras, escaleras de cables, pasamanos, escaleras o sistemas de fachadas.

Documentos

ETA 16/0934

Información del producto

BA-V PLUS.pdf

	Artículo	Dimensión	Diametro Ø, mm	Longitud, mm, L, mm	Montaje máximo, tfix, mm	Profundidad mín. de perforación, h1, mm	Piezas por caja
▼	9650001310	8x75	8	75	23/10	47/60	50
Parámetros de instalación	Número de artículo 9650001310 Dimensión 8x75 Diametro Ø, mm 8 Longitud, mm, L, mm 75 Montaje máximo, tfix, mm 23/10 Profundidad mín. de perforación, h1, mm 47/60 Profundidad mínima de instalación, hnom, mm 53 Profundidad de montaje efectiva, hef, mm 48 Espesor mín. del material, hmin, mm 100 Distancia orificio Ø, df, mm 9 Torque de apriete, Tinst, Nm 15 Longitud de rosca, f, mm 35 Material Acero Recubrimiento Electrogalvanizado Tipo de corrosión C1 ETA/DoP EJOT 4-004-180219-2020/01, ETA-18/0219 Piezas por caja 50 Descripción BA-V-PLUS-8/23/10 Número de Artículo Europeo 7319610065631	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
