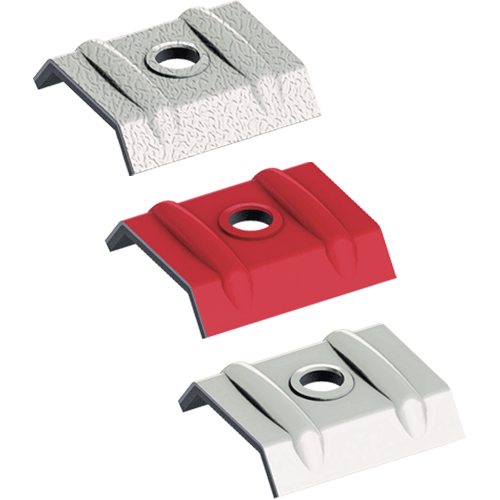

Clip ORKAN EJOT® trapezoidal

Fijación en láminas perfiladas trapezoidales, así como de paneles sándwich

Los clips EJOT® garantizan una alta estabilidad dimensional y una transmisión de la carga consistente. Mantienen constante la distancia entre la cabeza del tornillo y la superficie de la lámina, evitando abolladuras.

Aleación de aluminio en acabado mate disponible en colores RAL 9002 y 9010. Otros bajo pedido

Nota: Usar tornillos únicamente con arandelas de 16mm. Para determinar la longitud necesaria del tornillo, considerar 3 mm para el clip.

Material Aleación de aluminio en acabado mate.

Medio ambiente Para uso en exteriores.

Instrucciones de montaje

Los cubreondas EJOT® ORKAN también contribuyen a una instalación segura y cómoda al poder usarla el instalador como guía de centrado y perforación. Siempre taladrará en el centro de la cumbre. Siempre taladrará en el centro de la cumbre. Además, protege la superficie de la chapa o el sándwich de arañazos durante el taladrado.

Documentos

Cubreondas ORKAN EJOT - Es

Guía de selección de cubreondas - Es

ORKAN product data sheet - En

Información del producto

Clip ORKAN EJOT® trapezoidal.pdf

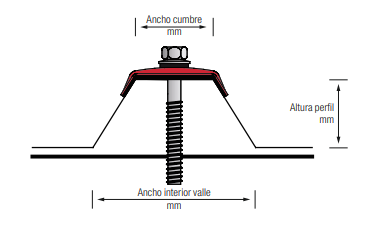

	Artículo	Ancho Cubreondas, mm	Ángulo Inclinación, °	Ancho Cumbre, mm	Color	Descripción	Piezas por caja
▼	3053131082	31	31	30	RAL 9002	CLIP ORKAN 31-31 RAL 9002	500
Parámetros de instalación	Número de artículo 3053131082 Ancho Cubreondas, mm 31 Ángulo Inclinación, ° 31 Ancho Cumbre, mm 30 Color RAL 9002 Piezas por caja 500 Descripción CLIP ORKAN 31-31 RAL 9002	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	3053131085	31	31	30	RAL 9010	CLIP ORKAN 31-31 RAL 9010	500
Parámetros de instalación	Número de artículo 3053131085 Ancho Cubreondas, mm 31 Ángulo Inclinación, ° 31 Ancho Cumbre, mm 30 Color RAL 9010 Piezas por caja 500 Descripción CLIP ORKAN 31-31 RAL 9010	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar

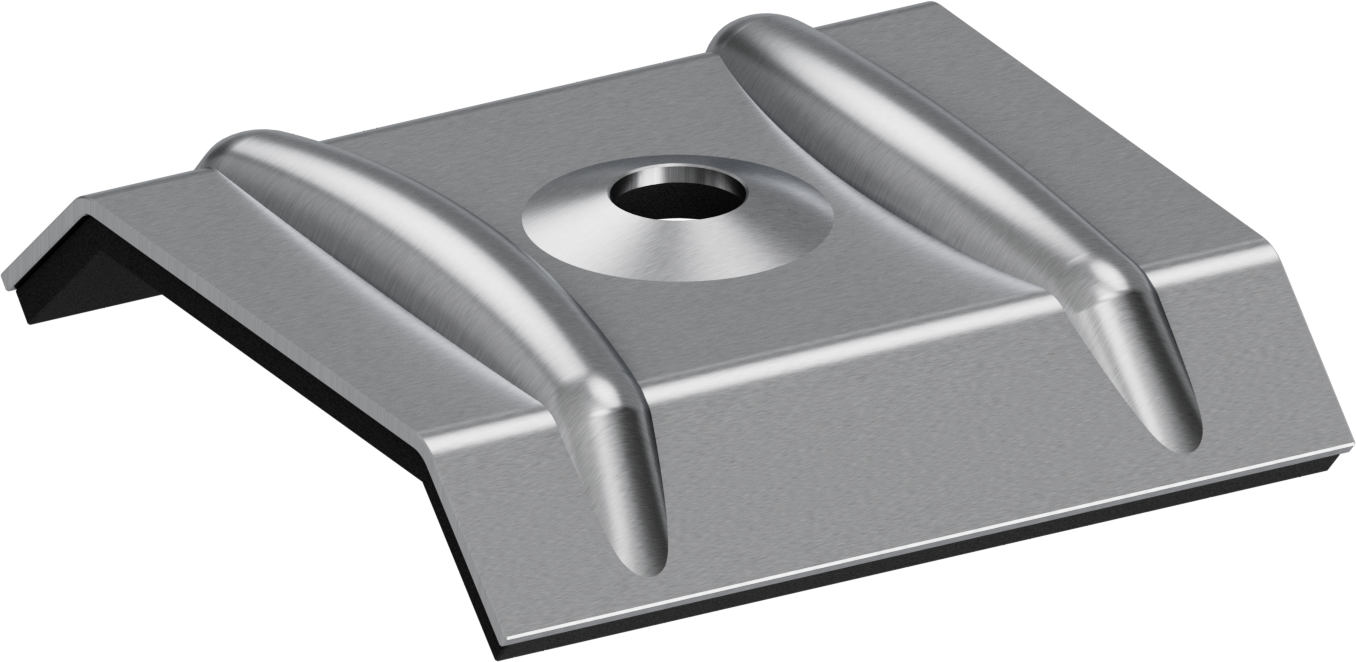

▼	3053132000	31	31	30	Aluminio/EPDM	CLIP ORKAN 31-31 Alu-blank	500
Parámetros de instalación	Número de artículo 3053132000 Ancho Cubreondas, mm 31 Ángulo Inclinación, ° 31 Ancho Cumbre, mm 30 Material Aluminio/EPDM Piezas por caja 500 Descripción CLIP ORKAN 31-31 Alu-blank	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	3047082119	26	27	25	RAL 9002	CLIP ORKAN 26-27 RAL 9002	500
Parámetros de instalación	Número de artículo 3047082119 Ancho Cubreondas, mm 26 Ángulo Inclinación, ° 27 Ancho Cumbre, mm 25 Color RAL 9002 Piezas por caja 500 Descripción CLIP ORKAN 26-27 RAL 9002	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	3047085119	26	27	25	RAL 9010	CLIP ORKAN 26-27 RAL 9010	500
Parámetros de instalación	Número de artículo 3047085119 Ancho Cubreondas, mm 26 Ángulo Inclinación, ° 27 Ancho Cumbre, mm 25 Color RAL 9010 Piezas por caja 500 Descripción CLIP ORKAN 26-27 RAL 9010	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	3047000110	26	27	25	Aluminio	CLIP ORKAN 26-27 Alu-blank	500
Parámetros de instalación	Número de artículo 3047000110 Ancho Cubreondas, mm 26 Ángulo Inclinación, ° 27 Ancho Cumbre, mm 25 Color Aluminio Piezas por caja 500 Descripción CLIP ORKAN 26-27 Alu-blank	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	3053541082	36	40	35	Aluminio	CLIP ORKAN 36-40 RAL 9002	500
Parámetros de instalación	Número de artículo 3053541082 Ancho Cubreondas, mm 36 Ángulo Inclinación, ° 40 Ancho Cumbre, mm 35 Color Aluminio Piezas por caja 500 Descripción CLIP ORKAN 36-40 RAL 9002	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	3053640085	36	40	35	RAL 9010	CLIP ORKAN 36-40 RAL 9010	500
Parámetros de instalación	Número de artículo 3053640085 Ancho Cubreondas, mm 36 Ángulo Inclinación, ° 40 Ancho Cumbre, mm 35 Color RAL 9010 Piezas por caja 500 Descripción CLIP ORKAN 36-40 RAL 9010	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	3053538000	36	40	35	Aluminio	CLIP ORKAN 36-40 Alu-blank	500
Parámetros de instalación	Número de artículo 3053538000 Ancho Cubreondas, mm 36 Ángulo Inclinación, ° 40 Ancho Cumbre, mm 35 Color Aluminio Piezas por caja 500 Descripción CLIP ORKAN 36-40 Alu-blank	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
