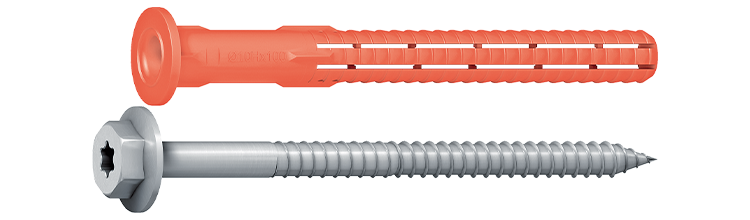

Taquete de fachadas SDF-KB-10H

Para fijar madera y metal. Viene con cabeza avellanada y cabeza hexagonal.

Debido a la larga zona de expansión ajustable, proporciona una buena adaptación al material en el que se realizará la instalación. Para bloques de mampostería, la capacidad de resistencia se puede determinar mediante pruebas de extracción en la estructura. Funciona muy bien para fijar soportes, rieles, sistemas de fachada, desde fijaciones basicas en el hogar hasta fijaciones industriales.

Disponible en Acero inoxidable A4 bajo pedido

Cargas admisibles

> Cargas de tracción N_Rk,pen concretoC12/15
    - Rango de temperatura 30 °C / 50 °C: 1,79 kN
    - Rango de temperatura 50 °C / 80 °C: 1,59 kN
> Ladrillo Mz 20-1.8, NF: 1,14 kN
> Ladrillo macizo de silicato de calcio KS 36, NF: 1,29 kN
> Ladrillo macizo de arena y cal KS 20, 8 DF: 1,29 kN
> Bloque macizo de concreto ligero V6, 2 DF: 0,57 kN
> Ladrillo perforado HLz 12-0.9, NF: 0.57 kN
> Ladrillo de cal y arena KSL 12, 4 DF: 0,71 kN
> Bloque hueco de concreto Hbl 10, 12 DF: 0,34 kN
> Cargas transversales V_Rk,s
    - Tornillo de acero (γMs = 1,25): 7,48 kN
    - Tornillo de acero inoxidable A4 (γMs = 1,56): 6,99 kn
> Momento flector M_Rk,s
    - Tornillo de acero (γMs = 1,25): 14,14 Nm
    - Tornillo de acero inoxidable A4 (γMs = 1,56): 13,22 Nm
> Resistencia a la compresión del concreto celular [N/mm²]²
    - Concreto celular a 30-50 °C_ck≥ 4 N/mm²: 0,54 kN
    - Concreto celular f_ck≥ 5 N/mm²: 0,71 kN
    - Concreto celular f_ck≥ 6 N/mm² : 0,89 kN
    - Concreto celular f_ck≥ 7 N/mm² : 0,89 kN

Material Acero

Medio ambiente Para uso en interiores.

Implementación Accionamiento hexagonal SW13 / TORX 40
