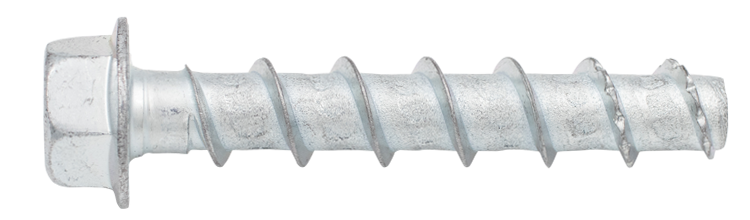

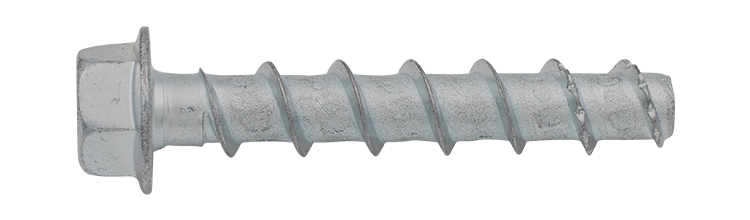

Tornillo para concreto JC2-KB Plus

Para fijación en concreto fisurado y no fisurado

El tornillo autorroscante JC2-KB Plus es rápido y fácil de instalar en concreto fisurado y no fisurado, puede soportar grandes cargas incluso cuando la distancia al borde y las distancias entre sí son pequeñas. Es desmontable y reutilizable, por lo que es adecuado para instalaciones temporales.

Se atornilla a través de la pieza a fijar en el orificio perforado y se enrosca en capas en el concreto. Adecuado para fijar soportes y perfiles de tejado, etc. directamente contra el concreto.

> Para uso en interiores secos.
> Completamente desmontable.
> Reutilizable.

Material Acero al carbón

Acabado Electrogalvanizado

Medio ambiente Para uso en interiores.

Implementación Accionamiendo hexagonal SW 13/15/21

Instrucciones de montaje

1) Taladre con la broca especificada 2) Cepille y limpie el orificio con el soplador, repita hasta que el orificio esté completamente libre de polvo 3) Instale el tornillo para concreto

Documentos

EJOT 4-015-210020-2021

ETA-21/0020

Información del producto

Tornillo para concreto JC2-KB Plus.pdf

	Artículo	Dimensión	Diametro Ø, mm	Longitud, mm, L, mm	Accionamiento Hexagonal	Montaje máximo, tfix, mm	Piezas por caja
▼	9650071721	8x90	8	90	SW13	25/40	50
Parámetros de instalación	Número de artículo 9650071721 Dimensión 8x90 Diametro Ø, mm 8 Longitud, mm, L, mm 90 Accionamiento Hexagonal SW13 Montaje máximo, tfix, mm 25/40 Profundidad mín. de perforación, h1, mm 75/60 Profundidad mínima de instalación, hnom, mm 65/50 Espesor mín. del material, hmin, mm 115/100 Distancia orificio Ø, df, mm 10,8-12 Torque de apriete, Tinst, Nm 45 Valor de extracción Hormigón no agrietado, kN 8,8/5,7 Carga cortante hormigón no fisurado, kN 12,3/10,9 Valor de extracción Hormigón agrietado, kN 5,7/3,1 Carga de cizallamiento hormigón agrietado, kN 12,3/10,9 Material Acero Recubrimiento Electrogalvanizado Tipo de corrosión C1 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 Piezas por caja 50 Descripción JC2-KB Plus 8x90/25/40 Número de Artículo Europeo 4061245074665	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650071724	8x100	8	100	SW13	35/50	50
Parámetros de instalación	Número de artículo 9650071724 Dimensión 8x100 Diametro Ø, mm 8 Longitud, mm, L, mm 100 Accionamiento Hexagonal SW13 Montaje máximo, tfix, mm 35/50 Profundidad mín. de perforación, h1, mm 75/60 Profundidad mínima de instalación, hnom, mm 65/50 Espesor mín. del material, hmin, mm 115/100 Distancia orificio Ø, df, mm 10,8-12 Torque de apriete, Tinst, Nm 45 Valor de extracción Hormigón no agrietado, kN 8,8/5,7 Carga cortante hormigón no fisurado, kN 12,3/10,9 Valor de extracción Hormigón agrietado, kN 5,7/3,1 Carga de cizallamiento hormigón agrietado, kN 12,3/10,9 Material Acero Recubrimiento Zink/Nikkel Tipo de corrosión C3 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 Piezas por caja 50 Descripción JC2-KB Plus 8x100/35/50	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650071730	8x120	8	120	SW13	55/70	25
Parámetros de instalación	Número de artículo 9650071730 Dimensión 8x120 Diametro Ø, mm 8 Longitud, mm, L, mm 120 Accionamiento Hexagonal SW13 Montaje máximo, tfix, mm 55/70 Profundidad mín. de perforación, h1, mm 75/60 Profundidad mínima de instalación, hnom, mm 65/50 Espesor mín. del material, hmin, mm 115/100 Distancia orificio Ø, df, mm 10,8-12 Torque de apriete, Tinst, Nm 45 Valor de extracción Hormigón no agrietado, kN 8,8/5,7 Carga cortante hormigón no fisurado, kN 12,3/10,9 Valor de extracción Hormigón agrietado, kN 5,7/3,1 Carga de cizallamiento hormigón agrietado, kN 12,3/10,9 Material Acero Recubrimiento Electrogalvanizado Tipo de corrosión C1 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 Piezas por caja 25 Descripción JC2-KB Plus 8x120/55/70 Número de Artículo Europeo 4061245074641	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9658071736	8x140	8	140	SW13	75/90	25
Parámetros de instalación	Número de artículo 9658071736 Dimensión 8x140 Diametro Ø, mm 8 Longitud, mm, L, mm 140 Accionamiento Hexagonal SW13 Montaje máximo, tfix, mm 75/90 Profundidad mín. de perforación, h1, mm 75/60 Profundidad mínima de instalación, hnom, mm 65/50 Espesor mín. del material, hmin, mm 115/100 Distancia orificio Ø, df, mm 10,8-12 Torque de apriete, Tinst, Nm 45 Valor de extracción Hormigón no agrietado, kN 8,8/5,7 Carga cortante hormigón no fisurado, kN 12,3/10,9 Valor de extracción Hormigón agrietado, kN 5,7/3,1 Carga de cizallamiento hormigón agrietado, kN 12,3/10,9 Material Acero Recubrimiento Electrogalvanizado Tipo de corrosión C1 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 Piezas por caja 25 Descripción JC2-KB Plus 8x140/75/90 Número de Artículo Europeo 4061245074702	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650071744	10x60	10	60	SW15	5	25
Parámetros de instalación	Número de artículo 9650071744 Dimensión 10x60 Diametro Ø, mm 10 Longitud, mm, L, mm 60 Accionamiento Hexagonal SW15 Montaje máximo, tfix, mm 5 Profundidad mín. de perforación, h1, mm 65 Profundidad mínima de instalación, hnom, mm 55 Espesor mín. del material, hmin, mm 100 Distancia orificio Ø, df, mm 13-14 Torque de apriete, Tinst, Nm 85 Valor de extracción Hormigón no agrietado, kN 6,5 Carga cortante hormigón no fisurado, kN 18,2 Valor de extracción Hormigón agrietado, kN 3,6 Carga de cizallamiento hormigón agrietado, kN 13,6 Material Acero Recubrimiento Electrogalvanizado Tipo de corrosión C1 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 Piezas por caja 25 Descripción JC2-KB Plus 10x60/5	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650071762	10x90	10	90	SW15	5/35	25
Parámetros de instalación	Número de artículo 9650071762 Dimensión 10x90 Diametro Ø, mm 10 Longitud, mm, L, mm 90 Accionamiento Hexagonal SW15 Montaje máximo, tfix, mm 5/35 Profundidad mín. de perforación, h1, mm 95/65 Profundidad mínima de instalación, hnom, mm 85/55 Espesor mín. del material, hmin, mm 130/100 Distancia orificio Ø, df, mm 13-14 Torque de apriete, Tinst, Nm 85 Valor de extracción Hormigón no agrietado, kN 13,1/6,5 Carga cortante hormigón no fisurado, kN 20,1/18,2 Valor de extracción Hormigón agrietado, kN 9,0/3,6 Carga de cizallamiento hormigón agrietado, kN 20,1/13,6 Material Acero Recubrimiento Electrogalvanizado Tipo de corrosión C1 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 Piezas por caja 25 Descripción JC2-KB Plus 10x90/5/35	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650071765	10x100	10	100	SW15	15/45	25
Parámetros de instalación	Número de artículo 9650071765 Dimensión 10x100 Diametro Ø, mm 10 Longitud, mm, L, mm 100 Accionamiento Hexagonal SW15 Montaje máximo, tfix, mm 15/45 Profundidad mín. de perforación, h1, mm 95/65 Profundidad mínima de instalación, hnom, mm 85/55 Espesor mín. del material, hmin, mm 130/100 Distancia orificio Ø, df, mm 13-14 Torque de apriete, Tinst, Nm 85 Valor de extracción Hormigón no agrietado, kN 13,1/6,5 Carga cortante hormigón no fisurado, kN 20,1/18,2 Valor de extracción Hormigón agrietado, kN 9,0/3,6 Carga de cizallamiento hormigón agrietado, kN 20,1/13,6 Material Acero Recubrimiento Electrogalvanizado Tipo de corrosión C1 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 Piezas por caja 25 Descripción JC2-KB Plus 10x100/15/45 Número de Artículo Europeo 4061245074740	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650071771	10x120	10	120	SW15	35/65	25
Parámetros de instalación	Número de artículo 9650071771 Dimensión 10x120 Diametro Ø, mm 10 Longitud, mm, L, mm 120 Accionamiento Hexagonal SW15 Montaje máximo, tfix, mm 35/65 Profundidad mín. de perforación, h1, mm 95/65 Profundidad mínima de instalación, hnom, mm 85/55 Espesor mín. del material, hmin, mm 130/100 Distancia orificio Ø, df, mm 13-14 Torque de apriete, Tinst, Nm 85 Valor de extracción Hormigón no agrietado, kN 13,1/6,5 Carga cortante hormigón no fisurado, kN 20,1/18,2 Valor de extracción Hormigón agrietado, kN 9,0/3,6 Carga de cizallamiento hormigón agrietado, kN 20,1/13,6 Material Acero Recubrimiento Electrogalvanizado Tipo de corrosión C1 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 Piezas por caja 25 Descripción JC2-KB Plus 10x120/35/65 Número de Artículo Europeo 4061245074757	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650071777	10x140	10	140	SW15	55/85	25
Parámetros de instalación	Número de artículo 9650071777 Dimensión 10x140 Diametro Ø, mm 10 Longitud, mm, L, mm 140 Accionamiento Hexagonal SW15 Montaje máximo, tfix, mm 55/85 Profundidad mín. de perforación, h1, mm 95/65 Profundidad mínima de instalación, hnom, mm 85/55 Espesor mín. del material, hmin, mm 130/100 Distancia orificio Ø, df, mm 13-14 Torque de apriete, Tinst, Nm 85 Valor de extracción Hormigón no agrietado, kN 13,1/6,5 Carga cortante hormigón no fisurado, kN 20,1/18,2 Valor de extracción Hormigón agrietado, kN 9,0/3,6 Carga de cizallamiento hormigón agrietado, kN 20,1/13,6 Material Acero Recubrimiento Electrogalvanizado Tipo de corrosión C1 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 Piezas por caja 25 Descripción JC2-KB Plus 10x140/55/85 Número de Artículo Europeo 4061245074764	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650071783	10x160	10	160	SW15	75/105	25
Parámetros de instalación	Número de artículo 9650071783 Dimensión 10x160 Diametro Ø, mm 10 Longitud, mm, L, mm 160 Accionamiento Hexagonal SW15 Montaje máximo, tfix, mm 75/105 Profundidad mín. de perforación, h1, mm 95/65 Profundidad mínima de instalación, hnom, mm 85/55 Espesor mín. del material, hmin, mm 130/100 Distancia orificio Ø, df, mm 13-14 Torque de apriete, Tinst, Nm 85 Valor de extracción Hormigón no agrietado, kN 13,1/6,5 Carga cortante hormigón no fisurado, kN 20,1/18,2 Valor de extracción Hormigón agrietado, kN 9,0/3,6 Carga de cizallamiento hormigón agrietado, kN 20,1/13,6 Material Acero Recubrimiento Electrogalvanizado Tipo de corrosión C1 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 Piezas por caja 25 Descripción JC2-KB Plus 10x160/75/105	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650071811	14x100	14	100	SW21	35	10
Parámetros de instalación	Número de artículo 9650071811 Dimensión 14x100 Diametro Ø, mm 14 Longitud, mm, L, mm 100 Accionamiento Hexagonal SW21 Montaje máximo, tfix, mm 35 Profundidad mín. de perforación, h1, mm 75 Profundidad mínima de instalación, hnom, mm 65 Espesor mín. del material, hmin, mm 120 Distancia orificio Ø, df, mm 17-18 Torque de apriete, Tinst, Nm 100 Valor de extracción Hormigón no agrietado, kN 7,1 Carga cortante hormigón no fisurado, kN 26,8 Valor de extracción Hormigón agrietado, kN 4,0 Carga de cizallamiento hormigón agrietado, kN 18,7 Material Acero Recubrimiento Electrogalvanizado Tipo de corrosión C1 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 Piezas por caja 10 Descripción JC2-KB Plus 14x100/35	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650071826	14x130	14	130	SW21	15/65	10
Parámetros de instalación	Número de artículo 9650071826 Dimensión 14x130 Diametro Ø, mm 14 Longitud, mm, L, mm 130 Accionamiento Hexagonal SW21 Montaje máximo, tfix, mm 15/65 Profundidad mín. de perforación, h1, mm 125/75 Profundidad mínima de instalación, hnom, mm 115/65 Espesor mín. del material, hmin, mm 150/120 Distancia orificio Ø, df, mm 17-18 Torque de apriete, Tinst, Nm 100 Valor de extracción Hormigón no agrietado, kN 20,0/7,1 Carga cortante hormigón no fisurado, kN 37,1/26,8 Valor de extracción Hormigón agrietado, kN 14,3/4,0 Carga de cizallamiento hormigón agrietado, kN 37,1/18,7 Material Acero Recubrimiento Electrogalvanizado Tipo de corrosión C1 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 Piezas por caja 10 Descripción JC2-KB Plus 14x130/15/65	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
