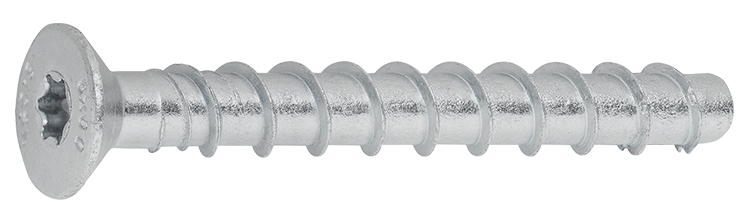

Tornillo para concreto JC2-ST

Para instalación rápida en concreto fisurado y no fisurado

El tornillo para concreto JC2-ST de cabeza avellanada se instala rápidamente en concreto fisurado y no fisurado, con evaluación ETA. Soporta grandes cargas incluso con distancias mínimas entre bordes y distancias mutuas reducidas. Es desmontable y reposicionable, por lo que resulta ideal para fijaciones temporales. Es adecuado para fijar soportes, perfiles directamente al concreto.

Material Acero al carbón

Acabado Electrogalvanizado

Medio ambiente Para uso en interiores.

Implementación Accionamiento TORX 30

Instrucciones de montaje

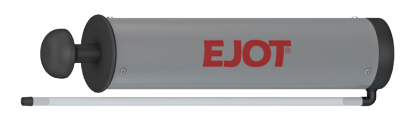

1) Taladre con la broca especificada 2) Cepille y limpie el orificio con el soplador, repita hasta que el orificio esté completamente libre de polvo 3) Instale el tornillo para concreto

Documentos

EJOT 4-008-170835-2019/2

EJOT 4-002-180221-2020

ETA-17/0835

ETA-18/0221

Información del producto

Tornillo para concreto JC2-ST.pdf

	Artículo	Dimensión	Diametro Ø, mm	Longitud, mm, L, mm	Tipo de bit	Montaje máximo, tfix, mm	Piezas por caja
▼	9650071605	6x45	6	45	TX30	5/10	100
Parámetros de instalación	Número de artículo 9650071605 Dimensión 6x45 Diametro Ø, mm 6 Longitud, mm, L, mm 45 Tipo de bit TX30 Montaje máximo, tfix, mm 5/10 Profundidad mín. de perforación, h1, mm 50/45 Profundidad mínima de instalación, hnom, mm 40/35 Espesor mín. del material, hmin, mm 100 Distancia orificio Ø, df, mm 9 Cabeza Ø, dk, mm 14 Torque de apriete, Tinst, Nm 12 Valor de extracción Hormigón no agrietado, kN 4,5/1,4 Carga cortante hormigón no fisurado, kN 5,6/4,3 Valor de extracción Hormigón agrietado, kN 2,1/1,4 Carga de cizallamiento hormigón agrietado, kN 4,5/3,1 Material Acero Recubrimiento Electrogalvanizado Tipo de corrosión C1 ETA/DoP EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221 Piezas por caja 100 Descripción JC2-ST 6X45/5/10 Número de Artículo Europeo 4061245075686	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650071607	6x50	6	50	TX30	10/15	100
Parámetros de instalación	Número de artículo 9650071607 Dimensión 6x50 Diametro Ø, mm 6 Longitud, mm, L, mm 50 Tipo de bit TX30 Montaje máximo, tfix, mm 10/15 Profundidad mín. de perforación, h1, mm 50/45 Profundidad mínima de instalación, hnom, mm 40/35 Espesor mín. del material, hmin, mm 100 Distancia orificio Ø, df, mm 9 Cabeza Ø, dk, mm 14 Torque de apriete, Tinst, Nm 12 Valor de extracción Hormigón no agrietado, kN 4,5/1,4 Carga cortante hormigón no fisurado, kN 5,6/4,3 Valor de extracción Hormigón agrietado, kN 2,1/1,4 Carga de cizallamiento hormigón agrietado, kN 4,5/3,1 Material Acero Recubrimiento Electrogalvanizado Tipo de corrosión C1 ETA/DoP EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221 Piezas por caja 100 Descripción JC2-ST 6X50/10/15 Número de Artículo Europeo 4061245075693	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650071609	6x60	6	60	TX30	5/20	100
Parámetros de instalación	Número de artículo 9650071609 Dimensión 6x60 Diametro Ø, mm 6 Longitud, mm, L, mm 60 Tipo de bit TX30 Montaje máximo, tfix, mm 5/20 Profundidad mín. de perforación, h1, mm 65/50 Profundidad mínima de instalación, hnom, mm 55/40 Espesor mín. del material, hmin, mm 100 Distancia orificio Ø, df, mm 9 Cabeza Ø, dk, mm 14 Torque de apriete, Tinst, Nm 12 Valor de extracción Hormigón no agrietado, kN 4,5/1,4 Carga cortante hormigón no fisurado, kN 5,6/4,3 Valor de extracción Hormigón agrietado, kN 2,1/1,4 Carga de cizallamiento hormigón agrietado, kN 4,5/3,1 Material Acero Recubrimiento Electrogalvanizado Tipo de corrosión C1 ETA/DoP EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221 Piezas por caja 100 Descripción JC2-ST 6X60/5/20 Número de Artículo Europeo 7319610066775	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650071613	6x80	6	80	TX30	25/40	100
Parámetros de instalación	Número de artículo 9650071613 Dimensión 6x80 Diametro Ø, mm 6 Longitud, mm, L, mm 80 Tipo de bit TX30 Montaje máximo, tfix, mm 25/40 Profundidad mín. de perforación, h1, mm 65/50 Profundidad mínima de instalación, hnom, mm 55/40 Espesor mín. del material, hmin, mm 100 Distancia orificio Ø, df, mm 9 Cabeza Ø, dk, mm 14 Torque de apriete, Tinst, Nm 12 Valor de extracción Hormigón no agrietado, kN 4,5/1,4 Carga cortante hormigón no fisurado, kN 5,6/4,3 Valor de extracción Hormigón agrietado, kN 2,1/1,4 Carga de cizallamiento hormigón agrietado, kN 4,5/3,1 Material Acero Recubrimiento Electrogalvanizado Tipo de corrosión C1 ETA/DoP EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221 Piezas por caja 100 Descripción JC2-ST 6X80/25/40 Número de Artículo Europeo 7319610066782	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650071617	6x100	6	100	TX30	45/60	50
Parámetros de instalación	Número de artículo 9650071617 Dimensión 6x100 Diametro Ø, mm 6 Longitud, mm, L, mm 100 Tipo de bit TX30 Montaje máximo, tfix, mm 45/60 Profundidad mín. de perforación, h1, mm 65/50 Profundidad mínima de instalación, hnom, mm 55/40 Espesor mín. del material, hmin, mm 100 Distancia orificio Ø, df, mm 9 Cabeza Ø, dk, mm 14 Torque de apriete, Tinst, Nm 12 Valor de extracción Hormigón no agrietado, kN 4,5/1,4 Carga cortante hormigón no fisurado, kN 5,6/4,3 Valor de extracción Hormigón agrietado, kN 2,1/1,4 Carga de cizallamiento hormigón agrietado, kN 4,5/3,1 Material Acero Recubrimiento Electrogalvanizado Tipo de corrosión C1 ETA/DoP EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221 Piezas por caja 50 Descripción JC2-ST 6X100/45/60 Número de Artículo Europeo 7319610066799	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
▼	9650071619	6x120	6	120	TX30	65/80	50
Parámetros de instalación	Número de artículo 9650071619 Dimensión 6x120 Diametro Ø, mm 6 Longitud, mm, L, mm 120 Tipo de bit TX30 Montaje máximo, tfix, mm 65/80 Profundidad mín. de perforación, h1, mm 65/50 Profundidad mínima de instalación, hnom, mm 55/40 Espesor mín. del material, hmin, mm 100 Distancia orificio Ø, df, mm 9 Cabeza Ø, dk, mm 14 Torque de apriete, Tinst, Nm 12 Valor de extracción Hormigón no agrietado, kN 4,5/1,4 Carga cortante hormigón no fisurado, kN 5,6/4,3 Valor de extracción Hormigón agrietado, kN 2,1/1,4 Carga de cizallamiento hormigón agrietado, kN 4,5/3,1 Material Acero Recubrimiento Electrogalvanizado Tipo de corrosión C1 ETA/DoP EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221 Piezas por caja 50 Descripción JC2-ST 6X120/65/80 Número de Artículo Europeo 4061245075709	Descargar imagen Ficha del artículo Compartir por correo electrónico Regístrate para comprar
