Tornillo Solar JT3-SB E16

Para fijar instalaciones solares térmicas y fotovoltaicas a subestructuras de acero de 1,5 - 3 mm.

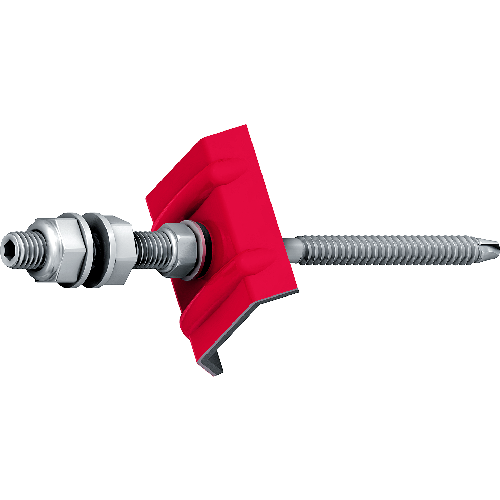

Tornillo de acero inoxidable A2 para instalación de sistemas solares fotovoltáicos a paneles sandwich sobre subestructura de acero. También puede ser utilizado para subestructuras de acero ≥ 3,0 mm si se pretaladra. Con arandela de sellado E16 de acero inoxidable A2 + clip de fijación ORKAN. Tuerca hexagonal M10 y tuerca hexagonal de seguridad M10.

Instalación sin necesidad de herramientas especiales.
Sujeción extremadamente segura gracias a la fijación directa a la subestructura.

Material Acero inoxidable A2.

Medio ambiente Para uso en exteriores.

Acabado Accionamiento hexagonal SW5. Arandela de acero inoxidable E16 + clip de fijación ORKAN

Instrucciones de montaje

Documento

Información del producto

Tornillo Solar JT3-SB E16.pdf

	Artículo	Dimensión	Diametro Ø, mm	Longitud, mm, L, mm	Punta Broca, mm	Accionamiento Hexagonal
▼	3340891905	8,0x85	8,0	85	3	SW5
Parámetros de instalación	Número de artículo 3340891905 Dimensión 8,0x85 Diametro Ø, mm 8,0 Longitud, mm, L, mm 85 Punta Broca, mm 3 Accionamiento Hexagonal SW5 Arandela Ø, dk, mm E16 DIN 934 Espesor Fijado 17.0 - 58.0 mm Material Acero inoxidable A2 Tipo de corrosión C4 Piezas por caja 0 Descripción JT3-SB-3-8.0x85/50 E16	Descargar imagen Ficha del artículo Compartir por correo electrónico
▼	3341191905	8,0x115	8,0	115	3	SW5
Parámetros de instalación	Número de artículo 3341191905 Dimensión 8,0x115 Diametro Ø, mm 8,0 Longitud, mm, L, mm 115 Punta Broca, mm 3 Accionamiento Hexagonal SW5 Arandela Ø, dk, mm E16 DIN 934 Espesor Fijado 47.0 - 88.0 mm Material Acero inoxidable A2 Tipo de corrosión C4 Piezas por caja 0 Descripción JT3-SB-3-8.0x115/50 E16	Descargar imagen Ficha del artículo Compartir por correo electrónico
▼	3341591905	8,0x155	8,0	155	3	SW5
Parámetros de instalación	Número de artículo 3341591905 Dimensión 8,0x155 Diametro Ø, mm 8,0 Longitud, mm, L, mm 155 Punta Broca, mm 3 Accionamiento Hexagonal SW5 Arandela Ø, dk, mm E16 DIN 934 Espesor Fijado 87.0 - 128.0 mm Material Acero inoxidable A2 Tipo de corrosión C4 Piezas por caja 0 Descripción JT3-SB-3-8.0x155/50 E16	Descargar imagen Ficha del artículo Compartir por correo electrónico
▼	3341991905	8,0x195	8,0	195	3	SW5	25
Parámetros de instalación	Número de artículo 3341991905 Dimensión 8,0x195 Diametro Ø, mm 8,0 Longitud, mm, L, mm 195 Punta Broca, mm 3 Accionamiento Hexagonal SW5 Arandela Ø, dk, mm E16 DIN 934 Espesor Fijado 127.0 - 168.0 mm Material Acero inoxidable A2 Tipo de corrosión C4 Piezas por caja 25 Descripción JT3-SB-3-8.0x195/50 E16	Descargar imagen Ficha del artículo Compartir por correo electrónico
